گراف‌ ها و تعیین غلظت مواد موجود در نمونه‌ها

در بیشتر روش‌های شیمی تجزیه و آنالیز دستگاهی، خروجی آزمایش به صورت
گراف ، نمودار یا کروماتوگرام نمایش داده می‌شود. اما شاید برایت سؤال باشد:
«چطور از این گراف‌ها به عدد دقیق غلظت ماده در نمونه برسم؟»
این مقاله به‌صورت گام‌به‌گام توضیح می‌دهد چگونه تفسیر گراف‌ ها را انجام دهی و از آن‌ها برای
تعیین غلظت مواد موجود در نمونه‌ها استفاده کنی.

انواع گراف‌ ها در آنالیز دستگاهی و چه اطلاعاتی می‌دهند؟

کروماتوگرام در GC و HPLC چیست؟

شاید این سؤال را داشته باشی که «پیک‌هایی که روی کروماتوگرام می‌بینم دقیقاً چه معنایی دارند؟»
در روش‌هایی مانند GC و HPLC، هر پیک نشان‌دهنده حضور یک ترکیب در نمونه است.

• محور افقی (X): زمان بازداری (Retention Time)
• محور عمودی (Y): شدت سیگنال / ارتفاع یا مساحت پیک

زمان بازداری برای شناسایی ترکیب استفاده می‌شود و مساحت پیک برای محاسبه غلظت.

گراف جذب در اسپکتروفتومتری (UV-Vis)

در اسپکتروفتومتری، نمودار معمولاً به شکل:

• Absorbance vs Wavelength → برای تعیین طول موج ماکزیمم جذب (λmax)
• Absorbance vs Concentration → برای ساخت منحنی کالیبراسیون

قانون لامبرت–بیر می‌گوید: A = ε b C
بنابراین این سؤال مطرح می‌شود:
«اگر جذب را بدانم، چگونه غلظت را محاسبه کنم؟»
پاسخ در استفاده از منحنی کالیبراسیون است.

طیف جرمی (Mass Spectrum)

در GC–MS یا LC–MS گراف به صورت:

• Intensity vs m/z (شدت در برابر نسبت جرم به بار)

از این گراف هم برای شناسایی ساختار و هم برای محاسبه غلظت با استفاده از
Extracted Ion Chromatogram (EIC) بهره می‌گیرند.

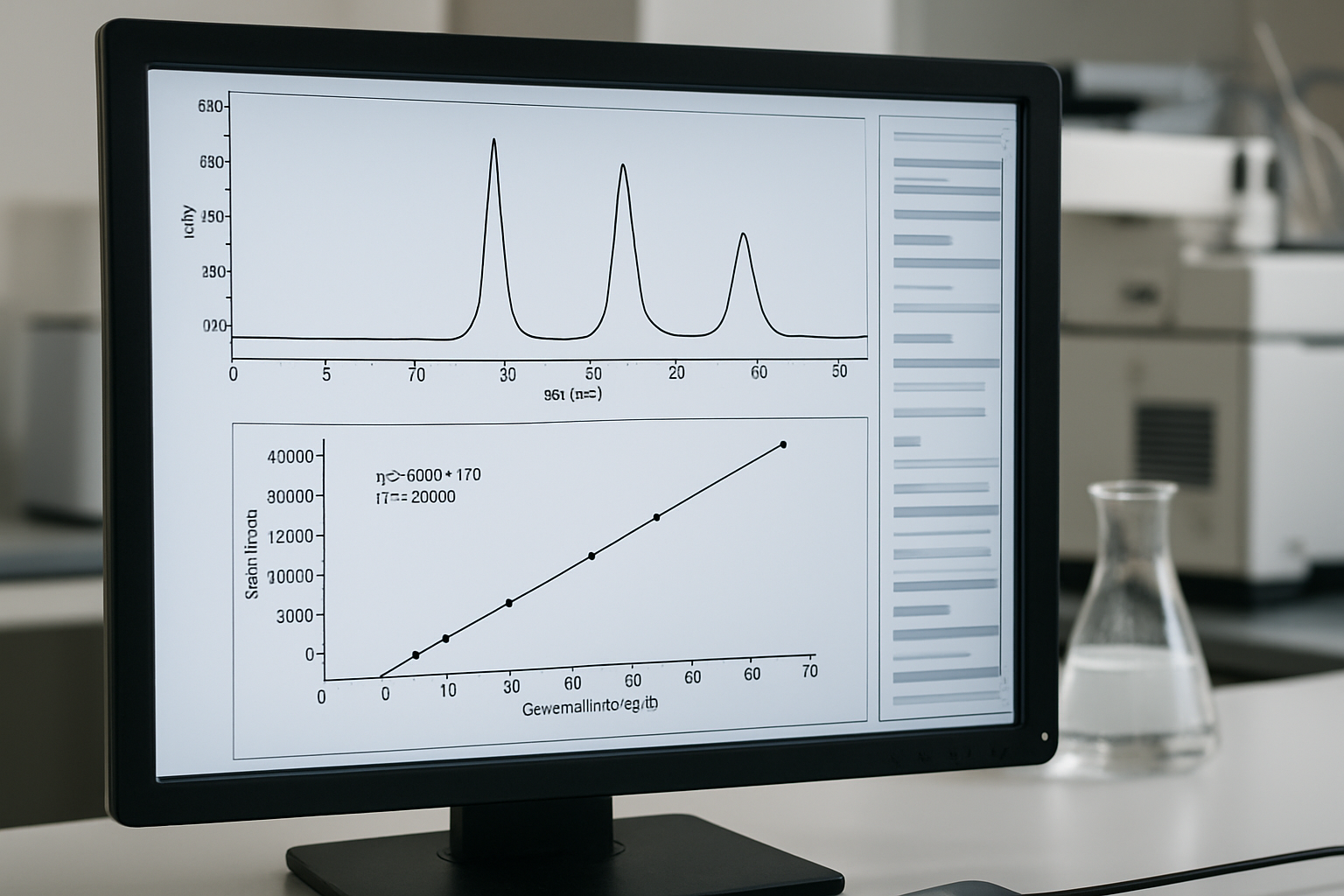

کلید اصلی تعیین غلظت: منحنی کالیبراسیون

چرا بدون منحنی کالیبراسیون نمی‌توان غلظت را دقیق تعیین کرد؟

شاید بپرسی:
«آیا فقط با نگاه به ارتفاع پیک می‌توان غلظت را حدس زد؟»
پاسخ علمی این است که برای غلظت دقیق، به یک رابطه کمی بین سیگنال دستگاه و غلظت نیاز داریم.
این رابطه از طریق منحنی کالیبراسیون (Calibration Curve) به‌دست می‌آید.

مراحل ساخت منحنی کالیبراسیون

1. تهیه چند محلول استاندارد با غلظت‌های معلوم (مثلاً ۱، ۵، ۱۰، ۲۰، ۵۰ ppm).
2. اندازه‌گیری مساحت پیک (در GC/HPLC) یا جذب (Absorbance) (در UV-Vis).
3. رسم نمودار سیگنال (Area/A) در برابر غلظت (C).
4. فیت کردن یک خط مستقیم و به‌دست آوردن معادله y = mx + b.

در این معادله:

• y = سیگنال (Area یا Absorbance)
• x = غلظت (Concentration)
• m = شیب خط (Slope)
• b = عرض از مبدأ (Intercept)

چگونه از گراف برای محاسبه غلظت نمونه استفاده کنیم؟

مرحله اول: خواندن صحیح داده از گراف

برای پاسخ به این سؤال:
«از گراف دقیقاً چه عددی را باید بردارم؟»
بسته به نوع روش:

• در GC/HPLC → عدد مساحت پیک (Peak Area).
• در UV-Vis → عدد Absorbance در λ_max.
• در GC–MS → مساحت پیک در EIC مربوط به یون هدف.

مرحله دوم: جایگذاری در معادله کالیبراسیون

اگر معادله کالیبراسیون شما به صورت:

Signal = mC + b

باشد، غلظت نمونه مجهول از رابطه زیر به‌دست می‌آید:

C = (Signal – b) / m

مثال ساده برای درک بهتر

فرض کن معادله کالیبراسیون این است:

Area = 2500C + 1000

و مساحت پیک نمونه = 51000 باشد.
در این صورت:

C = (51000 – ۱۰۰۰) ÷ ۲۵۰۰ = 20 ppm

یعنی غلظت آنالیت در نمونه برابر ۲۰ ppm است.

نکات مهم در تفسیر گراف‌ ها و جلوگیری از خطا

آیا هر پیکی که روی گراف می‌بینم متعلق به ماده مورد نظر است؟

خیر؛ یکی از اشتباهات رایج این است که هر پیک را متعلق به آنالیت فرض کنیم.
برای شناسایی درست باید:

• زمان بازداری (RT) یا λ_max نمونه با استاندارد مقایسه شود.
• در GC–MS، طیف جرمی (Mass Spectrum) با Library تطبیق داده شود.
• در صورت لزوم، از استاندارد داخلی برای اطمینان بیشتر استفاده شود.

چرا منحنی کالیبراسیون من خطی نمی‌شود؟

اگر می‌پرسی:
«چرا R² منحنی من پایین است؟»
این موارد را بررسی کن:

• آیا استانداردها به‌درستی رقیق شده‌اند؟
• آیا تزریق‌ها تکرارپذیر است (RSD < 5%)؟
• آیا غلظت‌ها در محدوده خطی دستگاه انتخاب شده‌اند؟
• آیا دستگاه پایدار بوده (دمای ثابت، فشار ثابت، بدون نشتی)؟

تفسیر شکل پیک‌ها در کروماتوگرام

• پیک‌های کشیده (Tailing): آلودگی ستون، اتصال نامناسب، جذب سطحی.
• پیک‌های سرریز (Fronting): غلظت خیلی بالا یا حجم تزریق زیاد.
• پیک‌های پهن (Broad Peaks): شرایط دمایی نامناسب، ستون قدیمی، diffusion زیاد.

سوالات متداول (FAQ) درباره تفسیر گراف و تعیین غلظت

۱. آیا می‌توانم فقط از ارتفاع پیک برای تعیین غلظت استفاده کنم؟

در تئوری ممکن است، اما در عمل مساحت پیک بسیار قابل اعتمادتر است، مخصوصاً وقتی
پیک‌ها کمی پهن یا نامتقارن باشند.

۲. چند نقطه استاندارد برای یک منحنی کالیبراسیون خوب لازم است؟

حداقل ۵ نقطه استاندارد توصیه می‌شود. هر چه تعداد نقاط بیشتر و یکنواخت‌تر باشد،
دقت و اعتبار منحنی بالاتر خواهد بود.

۳. اگر Area نمونه خیلی بزرگ‌تر از بزرگ‌ترین استاندارد باشد چه کنم؟

در این حالت نمونه خارج از محدوده خطی است. باید نمونه را رقیق کرده و دوباره آنالیز کنی
تا سیگنال در محدوده استانداردها قرار گیرد.

۴. چگونه میزان خطای اندازه‌گیری غلظت را تخمین بزنم؟

با تکرار چندباره اندازه‌گیری، محاسبه انحراف معیار و RSD، و استفاده از معادله رگرسیون
(شیب، عرض از مبدأ و R²) می‌توان خطای تقریبی را برآورد کرد.

۵. آیا می‌توان از یک منحنی کالیبراسیون برای چند روز متوالی استفاده کرد؟

بستگی به پایداری دستگاه و ثبات استانداردها دارد. در آزمایشگاه‌های حرفه‌ای معمولاً
در هر روز کاری، حداقل یک یا دو استاندارد برای تأیید منحنی قبلی تزریق می‌شود.

جمع‌بندی نهایی

در این مقاله دیدی که تفسیر گراف‌ها و تعیین غلظت مواد موجود در نمونه‌ها
یک فرآیند کاملاً سیستماتیک است. از شناسایی نوع گراف (کروماتوگرام، طیف جذب، طیف جرمی) شروع می‌شود،
با ساخت منحنی کالیبراسیون ادامه پیدا می‌کند، و در نهایت با
جایگذاری سیگنال در معادله کالیبراسیون به عدد غلظت می‌رسد.
اگر این مراحل را با دقت انجام دهی و به جزئیات گراف (RT، Area، شکل پیک، نویز) توجه کنی،
می‌توانی آنالیزهای کمی با دقت بالا و نتایج قابل دفاع علمی به‌دست بیاوری.
